Ручная запись

Для запуска записи вручную перейдите на страницу необходимой задачи и выберите действие Запись. В открывшемся окне установите необходимую длительность и нажмите кнопку Начать запись. Как только начнется запись, в списке отобразится запущенный процесс. Для остановки записи используйте действие Стоп. После завершения записи ее можно скачать, предварительно выбрав желаемый формат в столбце Действия.

../../_images/TaskRecordWindow_ru.png

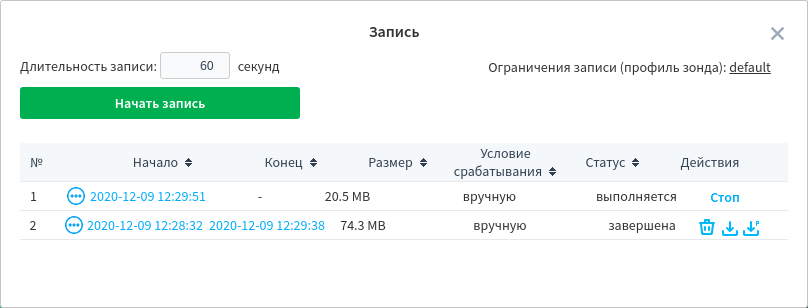

В окне Запись отображается информация о времени начала и конца записи, ее размере, условии срабатывания, статусе.

В столбце Статус отображаются следующие возможные состояния записей:

  • выполняется — ведется запись потока;

  • завершена — зонд завершил запись потока;

  • прервана — запись была неудачно завершена. Возможны следующие коды ошибок:

    • 100 — неизвестная причина;

    • 101 — задача была остановлена;

    • 102 — недостаточно места на диске;

    • 103 — запись запрещена для данного типа источника;

    • 104 — запись прекращена после аварийной остановки задачи;

    • 105 — запись прекращена после аварийной остановки зонда;

    • 110 — 119 — запись прекращена по инициативе сервера.

  • заблокирована — запись в данный момент скачивается, удаление записи невозможно.

В столбце Действия представлены инструменты работы с данными:

  • downloadPcap — скачивание записи в формате Pcap. Только для IPTV-вещания (UDP/RTP) и захвата SRT-потоков;

  • downloadIcon — скачивание записи в обычном формате записи (зависит от протокола потока);

  • deleteIcon — удаление записи.

На процесс ручной записи влияют некоторые системные ограничения. Чтобы ознакомиться с ограничениями или внести в них изменения, кликните на имя системного профиля зонда в верхнем правом углу окна. Настройки пребуферизации и длительности не распространяются на ручную запись.

Запись в формате Pcap

Для работы с Pcap-записями необходимо знать несколько базовых вещей:

  • Pcap-запись поддерживается для IPTV-вещания (протоколы UDP/RTP) и для SRT-потоков в режиме захвата пакетов (сниффинг);

  • В целях информационной безопасности скачивание записей в данном формате по умолчанию отключено (зонд может создавать Pcap-записи, но они не могут быть скачаны через браузер). Чтобы разрешить скачивание, остановите зонд или службу зонда, откройте конфигурационный файл зонда и присвойте параметру "allowDownloadPcapDump" значение true. Далее сохраните изменения и запустите зонд;

  • Для корректной работы Pcap-записи необходимо запускать зонд с повышенными привилегиями:

    • Для Windows — установите библиотеку NPcap и запустите зонд с правами администратора,

    • Для Linux — запустите зонд с правами суперпользователя: sudo ./streamMonitor.

Зонд захватывает данные сетевых пакетов и записывает их в файл в режиме реального времени. Pcap-данные записываются как при автоматической записи — при детектировании состояния ошибки, — так и при записи потока вручную. После окончания записи файл будет доступен для скачивания. Архив записи содержит JSON-файл описания и Pcap-дамп, в котором содержатся все заголовки сетевых протоколов, использованных для доставки потока, и временные метки приема пакетов зондом.

При захвате SRT-вещания зонд записывает в Pcap-дамп полный обмен пакетами между всеми пирами, согласно заданному правилу DST/SRC. Такой дамп может быть крайне полезным для исследования проблем SRT-вещания.

В случае если зонд не может проанализировать поток, Pcap-запись зафиксирует точную копию сетевого трафика для последующего анализа. Просмотр Pcap-файла возможен как в программе Wireshark, так и в другом программном обеспечении для мониторинга и сканирования сети, которое работает с форматом libpcap.

Чтобы скачать данные в формате Pcap, используйте действие downloadPcap.
